分布式多机SLAM

1. 项目基本信息

  • 系统：Ubuntu 20.04
  • ROS 版本：Noetic
  • 项目地址：旧的地址 新的地址
  • 依赖：pcl：1.10 gtsam：4.03
  • 这是我的复现过程记录，并非教程，因此会有一些不必要的操作

2. 复现过程

catkin build dcl_lio_sam 报错

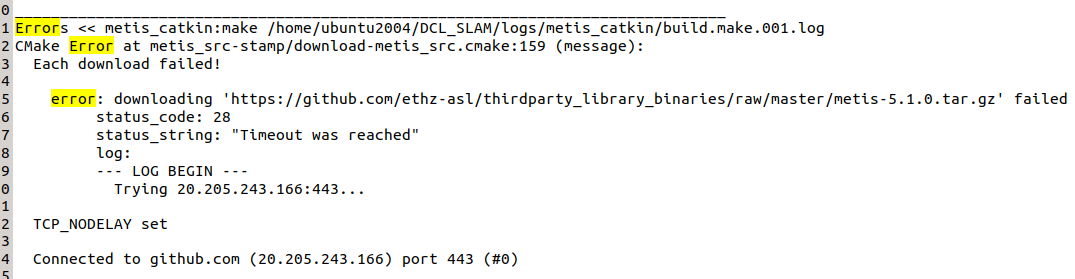

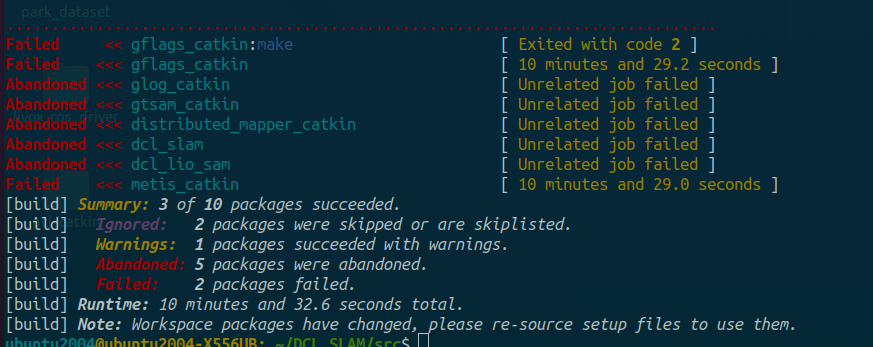

catkin build dcl_lio_sam结果

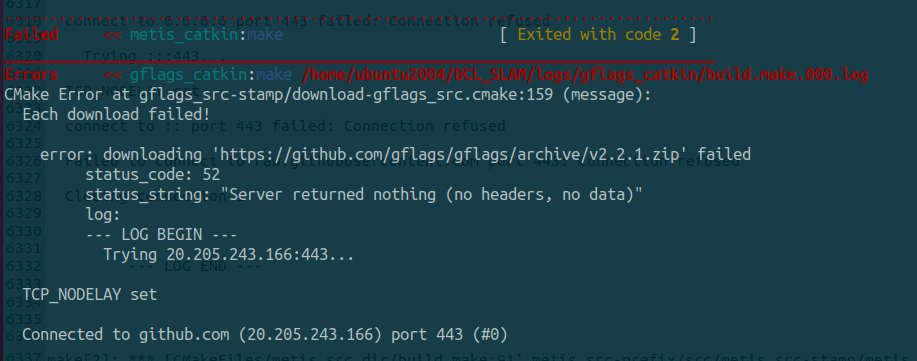

  • 定位错误，原因：由于github连接不稳定，导致对应压缩包无法下载，metis_catkin 和 gflags_catkin 构建失败 catkin build dcl_lio_sam结果 catkin build dcl_lio_sam结果

  • 解决办法：选择更稳定的网络，热点换校园网有时可以解决 或者 选择手动下载压缩包
  • 手动下载压缩包：进入src/metis_catkin/CMakeLists.txt 中可以看到对应的网址，手动下载，然后修改CMakeLists.txt文件，注释掉原来的：
#set(METIS_URL https://github.com/ethz-asl/thirdparty_library_binaries/raw/master/metis-5.1.0.tar.gz)#原来的
set(METIS_URL file:///home/ubuntu2004/DCL_SLAM/src/metis_catkin/metis-5.1.0.tar.gz)#采用本地下载的文件 file://后跟着安装包的路径

同理src/gflags_catkin/CMakeLists.txt，中下载压缩包并修改文件内容为：

#URL https://github.com/gflags/gflags/archive/v2.2.1.zip #原来的
URL file:///home/ubuntu2004/DCL_SLAM/src/gflags_catkin/gflags-2.2.1.zip  # 使用 file:// 协议引用本地文件

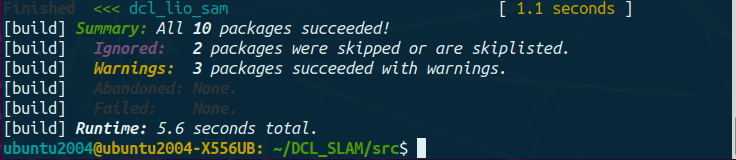

build成功 catkin build dcl_lio_sam结果

catkin build dcl_fast_lio 报错

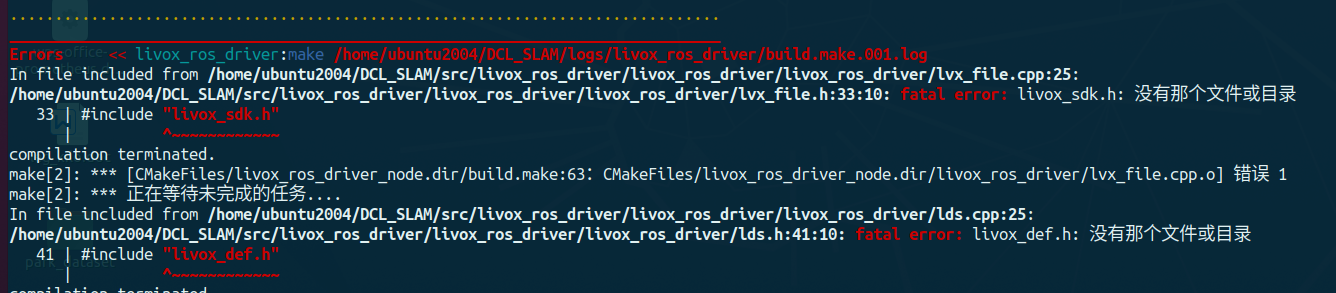

catkin build dcl_fast_lio结果

  • 原因好像是livox_ros_driver没有成功编译，选择手动编译 参考官方网址：https://github.com/Livox-SDK/livox_ros_driver.git按照对应教程手动编译，选一个目录下载源码，进行编译，后续进行替换后这个文件可以删除
    git clone https://github.com/Livox-SDK/livox_ros_driver.git ws_livox/src
cd ws_livox
catkin_make

    将上面编译的文件ws_livox/src中的livox_ros_driver 全部复制或移动到DCL_SLAM对应的 src/livox_ros_driver/ 目录下，替换原来的livox_ros_driver

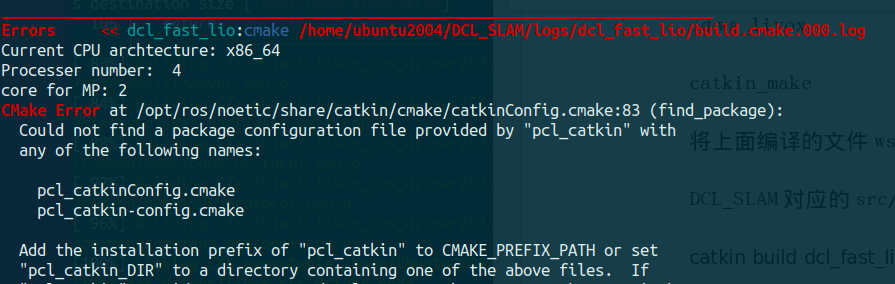

  • 继续catkin build dcl_fast_lio，报错： catkin build dcl_fast_lio结果 解决办法：src/DCL-FAST-LIO/CMakeLists.txt 中注释掉 find_package() 中的 pcl_catkin
  • catkin build dcl_fast_lio成功

roslaunch dcl_slam run.launch 报错

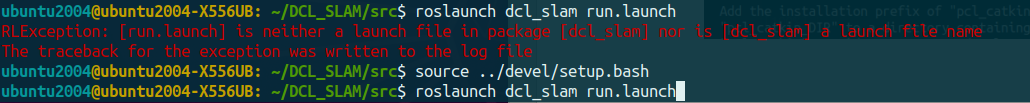

roslaunch dcl_slam run.launch结果

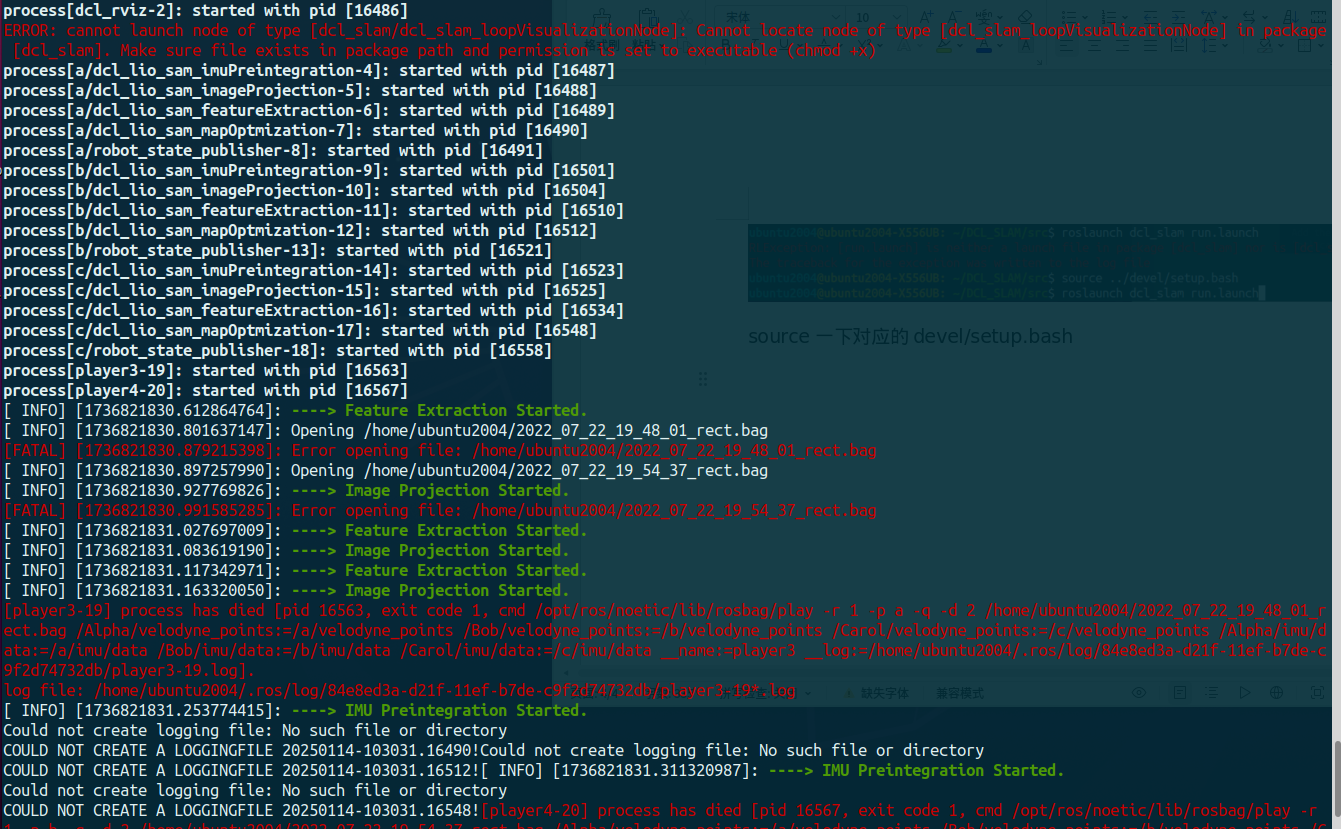

source一下对应的devel/setup.bash，没有解决，继续roslaunch报错 roslaunch dcl_slam run.launch结果

分析错误

  • 第一个错误是回环问题，在/src/DCL-SLAM/CMakeLists.txt末尾添加：
add_executable(${PROJECT_NAME}_loopVisualizationNode src/loopVisualizationNode.cpp)
add_dependencies(${PROJECT_NAME}_loopVisualizationNode ${catkin_EXPORTED_TARGETS} ${PROJECT_NAME}_generate_messages_cpp)
target_compile_options(${PROJECT_NAME}_loopVisualizationNode PRIVATE ${OpenMP_CXX_FLAGS})
target_link_libraries(${PROJECT_NAME}_loopVisualizationNode ${catkin_LIBRARIES} ${PCL_LIBRARIES} ${OpenCV_LIBRARIES} ${OpenMP_CXX_FLAGS} ${libnabo_LIBRARIES})

并在对应目录下新建文件：mkdir dcl_output log ， 具体目录可以看：src/distributed_mapper/src/pairwise_consistency_maximization/global_map/global_map.cpp中的代码，通过这个文件来接受到回环配对的输出

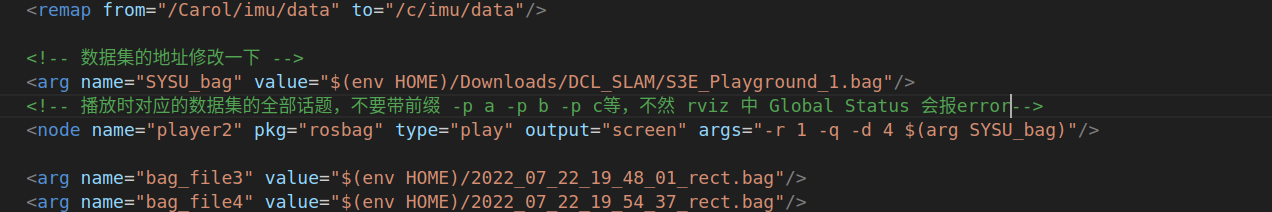

  • 第二个问题是数据包问题，需要修改对应的 src/DCL-SLAM/launch/run.launch 文件 launch文件修改

运行过程中出现问题

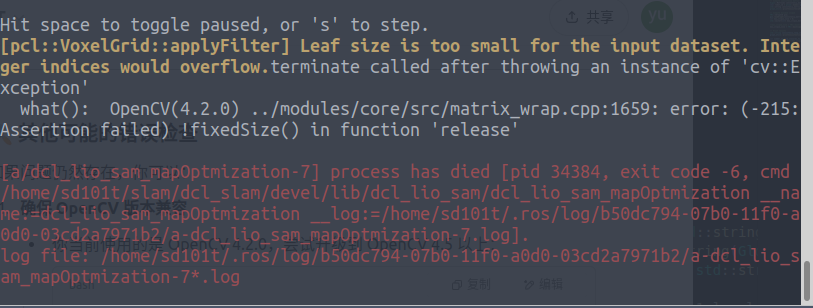

process die问题 只有a机器人的优化有问题，解决办法：参考 https://github.com/BigMoWangying/LiDAR-Iris/issues/8#issuecomment-1519928857 在src/DCL-SLAM/src/lidarIrisDescriptor.cpp文件中inline cv::Mat lidar_iris_descriptor::circColShift(函数中加：

	if (n == src.cols) return src.clone();

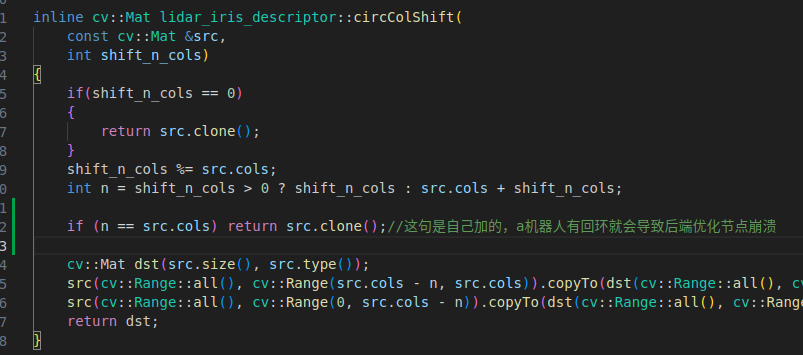

大概第130多行，修改之后注意重新编译 process die修改

dcl-slam在rviz中全局地图显示不完全

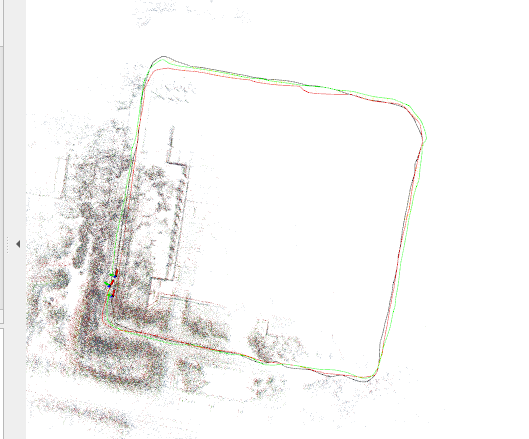

全局地图显示不全

解决办法： 在src/DCL-SLAM/src/distributedMappingVisualization.cpp文件中注释掉之前的，改用：

	std::vector<int> indices;
	indices.resize(poses_6d_cloud_copy->size());
	std::iota(indices.begin(), indices.end(), 0);  // 0 到 N-1

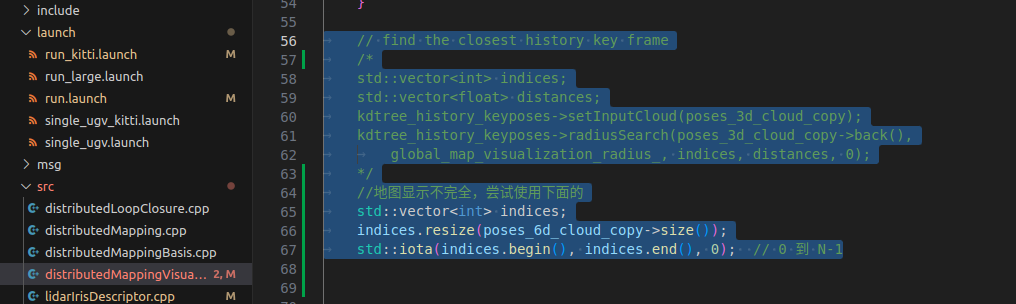

如下图： 全局地图显示不全修改

最终输出

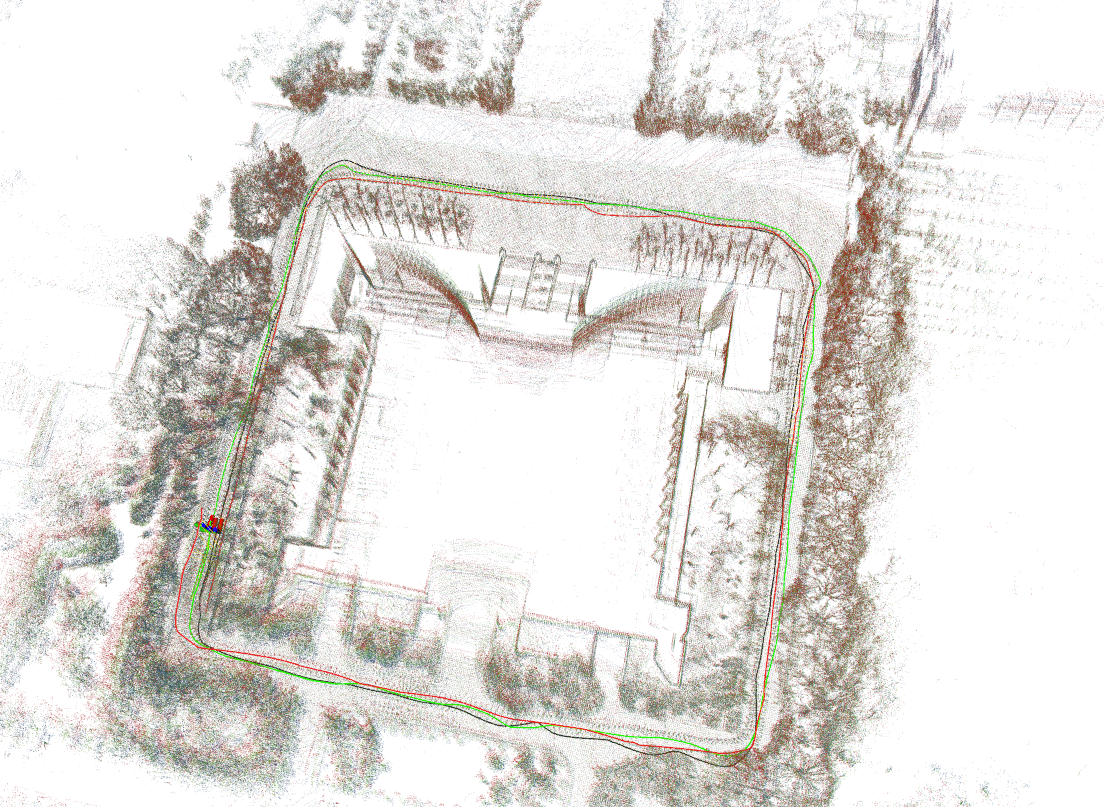

可视化结果

dcl-slam的轨迹为 /a/lio_sam/mapping/odometry fast-lio的为/a/Odometry话题

ros2的数据集转化为ros1的bag，参考这个网址https://ternaris.gitlab.io/rosbags/topics/convert.html

rosbags-convert S3E_Campus_Road_1  #转换对应的文件
